Phase à un aimant permanent micro du moteur pas à pas 5VDC 2 de ROHS

Haute précision 5D VC 2 moteur de progression micro à un aimant permanent de la phase 8mm

moteur pas à pas micro à un aimant permanent de Polonais de griffe de 8mm

Le moteur est un type moteur de poteau de griffe de progression à un aimant permanent, qui appartient à la catégorie du moteur de progression micro de petite précision.

Le diamètre extérieur du moteur est 8mm, la longueur est environ 9mm, l'angle d'étape est de 18 degrés, et la résistance de moteur est 10~50ohm, qui peut être choisi selon le cir cutuit moteur de tension et d'entraînement. Afin de faciliter le client pour relier le conducteur, la prise de moteur a généralement des options communes de mécanisme telles que la goupille nue, le fil de carte PCB, de se relier, et le FPC.

Généralement les clients utilisent des moteurs avec les boîtes de vitesse miniatures, et l'équipement des clients a des mécanismes de réduction. Ou le moteur peut également être installé avec une vis sans fin pour augmenter la poussée, afin de réaliser le but des pièces mobiles.

La taille du moteur est petite et la force de sortie est également petite. Le couple normal est seulement 1~3g.cm, qui sera employé dans le boîtier de commande micro de précision. Par exemple : le mécanisme de mouvement et d'ajustement de la caméra, la lentille et le filtre de l'instrument optique, le mécanisme de transmission du papier réactif miniature avec le positionnement précis, etc.

Fiche technique de paramètre de moteur pas à pas :

Courbe de couple de moteur pas à pas :

Moteur pas à pas en dehors du dessin :

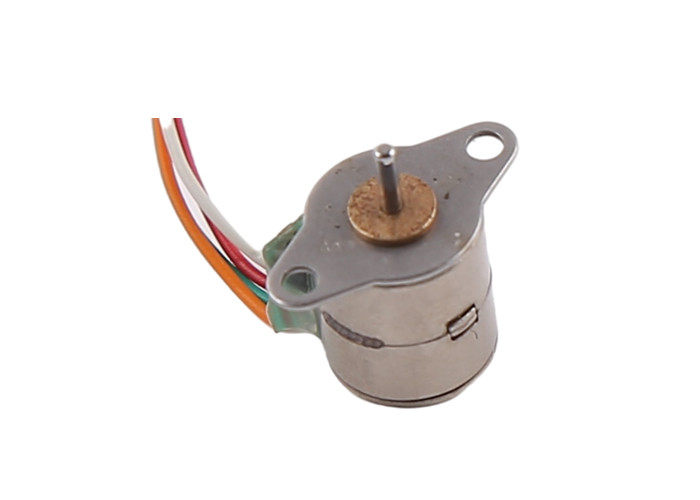

Affichage de moteur pas à pas :

Service et personnalisation d'utilisateur :

Pour ce type de moteur, nous pouvons fournir une gamme complète de services adaptés aux besoins du client tels que la résistance de moteur, la taille de plat de support, la taille d'axe, et les méthodes de débouché de fil. Pour répondre aux différents besoins des clients dans la plus large mesure possible.

En même temps, le moteur peut être équipé de deux boîtes de réduction, une est une boîte de pignon droit 10*8, la gamme de rapport de réduction est 2~250 ; l'autre est une boîte planétaire de réduction, avec un diamètre de 8mm, et le rapport de réduction est 1h14 1 : 16 1 : 64 1:4096 de 1:1024 de 1:256 six options.

En outre, nous pouvons également installer une extrémité magnétique d'encodeur au fond du moteur selon les besoins de client. Le PPR d'un encodeur général peut être entre 3 et 12, qui est une technique spécialisée. Ajouter un encodeur à un si petit moteur n'est aucun exploit facile.
