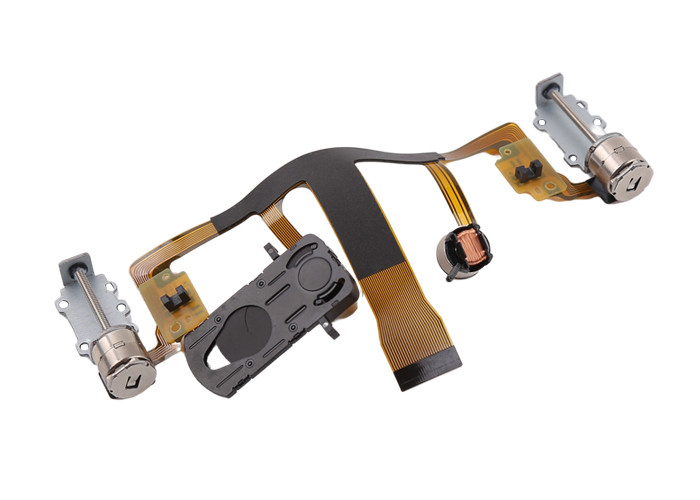

Lecteur optique simple d'IRIS de moteur pas à pas de caméra de connecteur de FPC de lentille automatique de télévision en cir cutuit fermé

Intégration des caractéristiques principales de double iris d'entraînements (IRIS&IR-CUT) :

moteur pas à pas linéaire d'ir cut d'IRIS de 10mm avec la double commande intégrée IRIS With automatique IR-CUT pour l'objectif de caméra

L'IRIS détecte l'intensité de la lumière par le capteur à l'intérieur de la caméra. Selon le calcul, le système détermine le degré auquel l'ouverture doit être ouverte. Les commandes système le moteur dans la lentille d'IRIS commandent à dynamiquement et avec précision la taille d'ouverture. Afin de réaliser le meilleur effet de photo.

Ce produit est (IRIS et IR-CUT) un IRIS intégré parcommande : deux lames, une est verre bleu, l'autre est verre de l'AR, lié à l'IR-coupe par un transporteur, qui peut réaliser différents modes de filtre. Le moteur est relié par FPC et capteur de hall, qui peut dynamiquement et exactement ajuster la taille de l'ouverture.

Application principale

P-IRIS commande la taille d'ouverture dynamiquement et avec précision en commandant les moteurs pas à pas dans la lentille de P-IRIS. À la différence de DC-IRIS, où la tâche principale est d'ajuster constamment la taille d'ouverture, le but principal de P-IRIS est de placer la position optimale d'ouverture, de sorte que la majeure partie du centre de la lentille et de la partie avec le meilleur effet soit employée, et l'erreur optique en cette position est grande. réduisez. petit, améliorant de ce fait la qualité d'image. Le P-iris exige l'utilisation du gain et de la durée d'exposition de parvenir des petits changements dans la lumière pour optimiser plus loin la qualité d'image, maintenant la position optimale d'ouverture aussi longtemps que possible. Cependant, quand la capacité d'ajuster le gain et la durée d'exposition est dépassée, P-IRIS ajustera l'iris sur une position différente. Ce produit est (IRIS et IR-CUT) un IRIS intégré double par commande : deux lames, connexion de FPC (HALL y compris) IR-CUT : un plat de commutateur, un verre bleu, un verre de l'AR, connexion de FPC

1) Caméra

2) Instruments optiques

3) dispositifs médicaux de précision

4) serrures de porte automatiques

L'autre application précise de contrôle

Caractéristiques de moteur pas à pas

IRIS 126 hors du dessin :

Principe de fonctionnement d'IRIS :

Affichage de produit :

FAQ POUR IR-CUT

1. question : Ce qui est IR-CUT

Réponse : L'IR-CUT peut être simplement compris comme « verres » du CMOS, qui inclut le dispositif « en verre » et « d'enlèvement en verre », des « verres » est le filtre, des « verres que le dispositif de retrait » est la structure mécanique d'IR-CUT.

Igenerally, la lentille a 2 morceaux en verre et un chariot, l'une seule pièce est employé pour filtrer la lumière infrarouge pendant la journée, et l'autre morceau est employé pour la pleine transmission de la lumière la nuit. La lentille deux sont commandées par un moteur d'IR-CUT (ou d'autres types de moteurs), et prennent des tours au travail. Pendant la journée, le filtre infrarouge est utilisé pour empêcher l'image d'être décentrée. La nuit, le plein transparent est employé pour améliorer la sensibilité. IR=infrared=infrared

COUPÉ = le filtre, soustraient

2. question : Quand employer IR-CUT

Réponse : Les caméras de réseau d'IPC ont généralement des conditions élevées pour des images, exigeant que les images ne soient pas décentrées pendant la journée, et l'effet de vision nocturne est bon avec les lumières infrarouges la nuit, et IR-CUT est exigé.

3. question : Condition spéciale pour l'usage d'IR-CUT

Réponse : En utilisant IR-CUT avec la lumière infrarouge, un signal de synchronisation doit être sortie du conseil léger au conseil de CMOS « pour dire » au conseil de CMOS si la lumière infrarouge est actuellement "Marche/Arrêt". Requis pour tout le CMOS avec la lumière d'IR avec IR-CUT
