Détails de produit
Lieu d'origine: La Chine
Nom de marque: Vic-Tech
Certification: RoHS
Numéro de modèle: SM08-GB10
Conditions de paiement et d'expédition
Quantité de commande min: 1Unit
Prix: $3.5~$7/Unit
Détails d'emballage: Des échantillons sont emballés avec la boîte de papier, et des produits de production en série sont
Délai de livraison: pendant 10~20 jours après que l'échantillon est payé
Conditions de paiement: T/T, Paypal, carte de crédit
Capacité d'approvisionnement: 100000 pc/Month
Type de moteur: |
Boîte de vitesse de pas de P.M. motor+ |
Taille de moteur: |
8 mm de diamètre |
Angle d'étape: |
rapport 18°/gear |
Résistance: |
40Ω/phase |
Type de boîte de vitesse: |
GB10 (8*10) |
Phase non.: |
2 phases (bipolaires) |
Type de moteur: |
Boîte de vitesse de pas de P.M. motor+ |
Taille de moteur: |
8 mm de diamètre |
Angle d'étape: |
rapport 18°/gear |
Résistance: |
40Ω/phase |
Type de boîte de vitesse: |
GB10 (8*10) |
Phase non.: |
2 phases (bipolaires) |

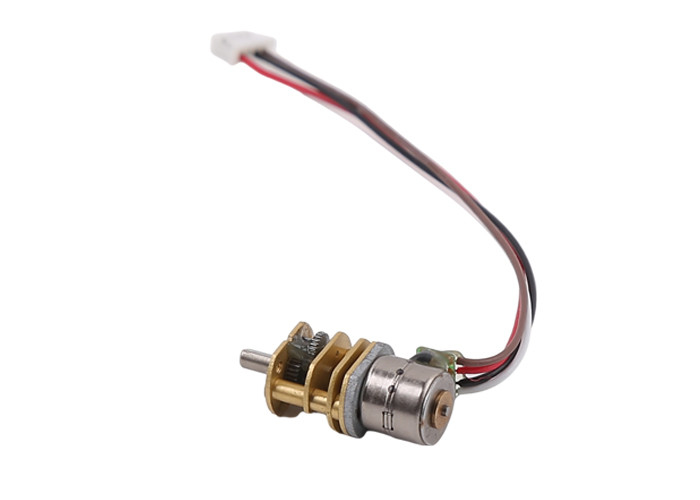

SM08-GB10 de petite taille moteur pas à pas à un aimant permanent de 8 millimètres de diamètre avec la boîte de vitesse de 10*8 millimètre
Description :
Ce moteur SM08-GB10 est un moteur de 8mm attaché avec une boîte de vitesse de 10*8mm (GB10)
Nous avons différents rapports de vitesse qu'il faut que vous choisissiez.
Avec un plus grand rapport, le couple du moteur est plus haut, et la vitesse du moteur est plus lente.
Veuillez confirmer le rapport de vitesse avant votre ordre.
Pour l'axe de sortie, nous avons deux types différents d'axe standard : Axe d'axe de D et de vis sans fin.
Si les clients ont besoin du type spécial d'axe, nous pouvons également faire cela, mais il a coûté les honoraires supplémentaires de personnalisation.
Paramètres de moteur :
| Modèle non. | SM08-GB10 |
| Type de moteur | moteur pas à pas de 8mm P.M. |
| Type de boîte de vitesse | GB10 (10*8mm) |
| Angle d'étape | 18°/step |
| Résistance de bobine | 40Ω/step |
| Axe de sortie | Axe d'axe de D/vis sans fin |
| Phase non. | 2 phases (4 fils) |
| Type de connecteur | Molex 51021-0400 (lancement de 1.25mm) |
Paramètres de boîte de vitesse :
| Rapport de vitesse | 20:1 | 50:1 | 100:1 | 250:1 |
| Rapport précis | 20,313 | 50,312 | 99,531 | 249,943 |
| Nombre de dent | 14 | 14 | 14 | 14 |
| Niveaux de vitesse | 3 | 5 | 5 | 5 |
| Efficacité | 71% | 58% | 58% | 58% |
Dessin d'étude :
Affichage de produit :
Application des moteurs pas à pas :
Des moteurs pas à pas sont utilisés pour le contrôle précis, très utilisé sur le matériel médical, l'imprimante 3D, le contrôle précis industriel, l'équipement d'automation, etc.
Des moteurs pas à pas peuvent être utilisés dans n'importe quels conrtol précis de condition de mécanismes et mouvement de rotation/linéaire.
Avantage des moteurs pas à pas :
Le moteur pas à pas peut atteindre le contrôle précis même sans encodeurs fermés/rétroagissent sans le système, également ils n'ont pas balai de contact électrique. Ainsi il n'y a aucune perturbation électromagnétique et question d'étincelles électriques. Dans certains cas, elles peuvent remplacer le C.C ont balayé les moteurs sans brosse de moteurs.
Il est facile commander les moteurs pas à pas avec les conducteurs, et cette configuration établir sa position importante dans le domaine du contrôle précis.
1. Contrôle précis réalisable, programmable
2. Sans perturbation électromagnétique et étincelles électriques
3. Petite taille
4. Prix raisonnable
5. À faible bruit
6. Longue durée de vie
Les moteurs pas à pas sont très utilisés parmi toutes les industries.
Emballage et information de expédition :
Des échantillons sont emballés avec l'éponge de mousse à l'intérieur de la boîte de papier.
Pour la production en série, des produits sont emballés dans le carton de papier.
Pour l'expédition de mer (production en série), des cartons sont emballés sur la palette.
Temps de expédition :
Par exprès (UPS Federal Express TNT de DHL) : 5~12 jours
Par 4PX exprès : 10~20 jours
Expédition de mer : 40~60 jours (dépend de différents pays)
