Détails de produit
Lieu d'origine: La Chine
Nom de marque: V-motor
Certification: RoHS
Numéro de modèle: 42HS40-PG
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: US$20~50
Détails d'emballage: La boîte de papier de emballage d'utilisation, grande quantité peut utiliser la palette
Délai de livraison: 15 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 100000/month
Step angle: |
1.8 degree |
Rapport de vitesse: |
1:3~1:720 |
À engrenages: |
Boîte de vitesse planétaire |
Type de moteur: |
Moteur pas à pas hybride |
phase: |
biphasé |
Tension: |
12VDC~48VDC |
Step angle: |
1.8 degree |
Rapport de vitesse: |
1:3~1:720 |
À engrenages: |
Boîte de vitesse planétaire |
Type de moteur: |
Moteur pas à pas hybride |
phase: |
biphasé |
Tension: |
12VDC~48VDC |

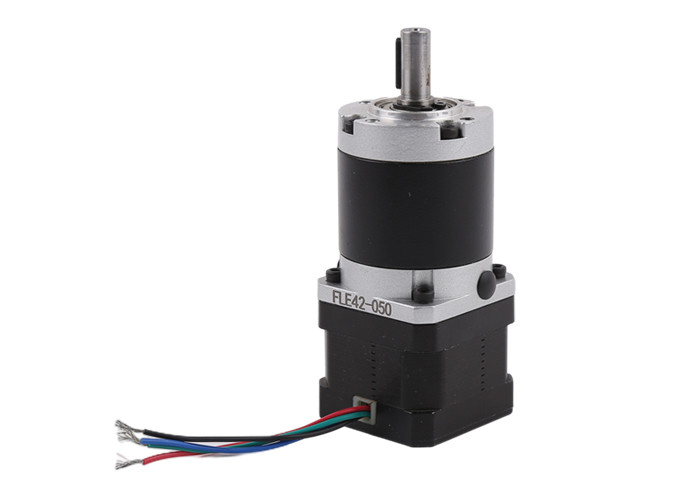

C'est un bâti hybride 42mm carré du moteur pas à pas (NEMA 17) avec une boîte de vitesse planétaire.
Il y a plusieurs le rapport de boîte de vitesse pour que vous choisissiez, rapport de vitesse de 3,71 à 719,98
La base sur l'étape différente de vitesse, boîte de vitesse aura la longueur et l'efficacité différentes.
1 étape : longueur de 32,2 millimètres, efficacité de 90%
2 étapes : longueur de 40,0 millimètres, efficacité de 80%
3 étapes : longueur de 50,0 millimètres, efficacité de 72%
4 étapes : longueur de 57,0 millimètres, efficacité de 63%
Svp faites-nous connaître le paramètre suivant si nous sommes chanceux pour attirer vos intérêts :
1. Tension et fréquence
2. Nombre de révolutions et de direction de rotation
3. Type d'axe de sortie (notre axe standard notre votre axe adapté aux besoins du client)
4. Couple sur l'axe de sortie
5. Longueur de fil de connexion si vous avez des conditions
Fiche technique de paramètre de moteur
| Type de moteur | Boîte de vitesse de pas hybride de motor+planetary |
| Modèle | 42BYG-36PLF |
| Mode d'excitation | 2-2 bipolaire |
| Axe de sortie | Φ8D7 |
| Type de boîte de vitesse | Boîte de vitesse planétaire |
| Rapport d'étape et de vitesse |
1 étape 3,71 5,18 2 étapes 13,76 19,22 26,83 3 étapes 51,06 71,30 99,55 138,99 4 étapes 189,45 264,52 369,32 516,66 719,98
|
| Couple de sortie | Efficacité torque*gear du ratio*gearbox du moteur |
| Gamme actuelle | 0.4~1.7A/phase |
| Angle d'étape | °de 0.9°/1.8 facultatif |
1. Le délai d'obtention d'ordre d'échantillon est environ 15 jours, délai d'obtention de masse d'ordre de quantité est de 25-30 jours.
2. Nous pouvons accepter le paiement par l'intermédiaire de MasterCard, de visa, de l'e-vérification, de PAYLATER, de T/T et de Paypal.
3. Nous pouvons te fournir le support technique professionnel et notre garantie de qualité des produits est de 12 mois.
4. Nous acceptons les produits customize.including le paramètre de moteur, le type de fil de connexion, l'axe etc.
5. Pour ce type moteur, nous pouvons ajoutant l'encodeur sur le chapeau d'usage de moteur.
