Détails de produit
Lieu d'origine: La Chine
Nom de marque: Vic-Tech
Certification: RoHS
Numéro de modèle: SM25-048S-8118G
Conditions de paiement et d'expédition
Quantité de commande min: 1Unit
Prix: $4~$8/Unit
Détails d'emballage: Des échantillons sont emballés avec la boîte de papier, et des produits de production en série sont
Délai de livraison: pendant 10~20 jours après que l'échantillon est payé
Conditions de paiement: T/T, Paypal, carte de crédit
Capacité d'approvisionnement: 100000 pc/Month
Type de moteur: |
Moteur pas à pas de P.M. avec la boîte de vitesse |
Taille de moteur: |
25mm |
Angle d'étape: |
7.5°/10 |
Rapport de vitesse: |
10:1 |
Numéro de phase: |
phase 4 (6 fils) |
Résistance de bobine: |
10Ω±7% (20℃) |
Tension: |
C.C 24V |
Phase: |
phase 4 |
Type de moteur: |
Moteur pas à pas de P.M. avec la boîte de vitesse |
Taille de moteur: |
25mm |
Angle d'étape: |
7.5°/10 |
Rapport de vitesse: |
10:1 |
Numéro de phase: |
phase 4 (6 fils) |
Résistance de bobine: |
10Ω±7% (20℃) |
Tension: |
C.C 24V |
Phase: |
phase 4 |

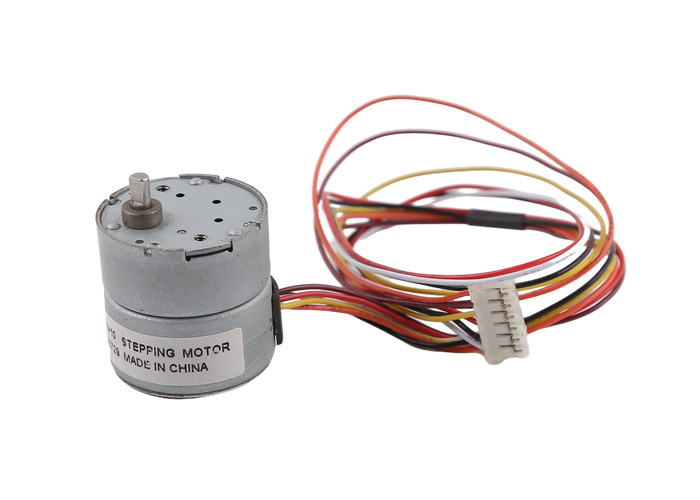

C'est moteur à un aimant permanent de SM25-048S avec une boîte de vitesse sur le dessus.
L'angle d'étape du moteur simple est de 7,5 degrés, et il prend 48 mesures pour tourner un tour (sans boîte de vitesse)
Nous avons le rapport différent de vitesse qu'il faut que vous choisissiez, pour ce rapport de vitesse de moteur a 10 ans : 1.
Ainsi l'angle d'étape est 7,5 degrees/10
| Type de moteur | Moteur à un aimant permanent avec la boîte de vitesse |
| Diamètre de moteur | 25mm |
| Angle d'étape | 7.5°/10 |
| Phase non. | Phase 4 |
| Résistance de bobine | 10Ω±7% (20℃) |
| Couple de parking | minute de 600 g*cm (100 PPS) |
| Méthode d'excitation | 2-2 |
| Courant évalué | 0.3A |
Dessin d'étude :
Affichage de produit :
ÉTATS 1TESTING
La température/humidité
L'environnement d'essai doit être une température standard/états d'humidité (la température de 20℃±2℃ et humidité de 65%±5%). Au cas où cela un jugement ne provoquerait aucun doute, des essais peuvent être faits à la température normale (5℃~35℃) et à l'humidité normale (45%~85%).
PLACEMENT DU BASIC 2
La vis sans fin doit être horizontale. Cependant, placement excepté décrit ci-dessus
doit être décidé après discussion par l'un l'autre.
CutUIT de ESSAI du cercle 3
Des caractéristiques doivent être mesurées avec le cutuit standard suivant de cercle.
IC moteur standard :
* entraînement régulier de tension : SLA7024M Sanken
Des moteurs pas à pas sont utilisés pour le contrôle précis, très utilisé sur le matériel médical, l'imprimante 3D, le contrôle précis industriel, l'équipement d'automation, etc.
Des moteurs pas à pas peuvent être utilisés dans n'importe quels conrtol précis de condition de mécanismes et mouvement de rotation/linéaire.
Le moteur pas à pas peut atteindre le contrôle précis même sans encodeurs fermés/rétroagissent sans le système, également ils n'ont pas balai de contact électrique. Ainsi il n'y a aucune perturbation électromagnétique et question d'étincelles électriques. Dans certains cas, elles peuvent remplacer le C.C ont balayé les moteurs sans brosse de moteurs.
Il est facile commander les moteurs pas à pas avec les conducteurs, et cette configuration établir sa position importante dans le domaine du contrôle précis.
1. Contrôle précis réalisable, programmable
2. Sans perturbation électromagnétique et étincelles électriques
3. Petite taille
4. Prix raisonnable
5. À faible bruit
6. Longue durée de vie
