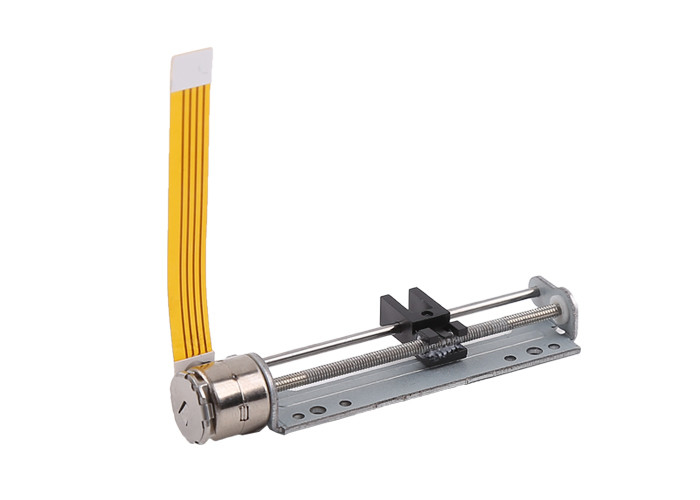

moteur pas à pas linéaire micro de C.C P.M. du moteur pas à pas 3.3V de vis de glisseur de 10mm pour l'objectif de caméra

moteur pas à pas de C.C P.M. du moteur pas à pas 3.3V de vis micro de glisseur de 10mm de moteur pas à pas linéaire d'objectif de caméra :

glisseur micro micro d'en cuivre de moteur pas à pas de glisseur de la longueur 40mm de vis de glisseur de diamètre de 10mm avec le moteur pas à pas linéaire de parenthèse

VSM10152 est un moteur d'étape micro de précision, l'axe de sortie avec un lancement de 0.4mm de la vis, par la vis et la tige de vis soutenant le tour de la vis dans une poussée.
L'angle d'étape de base de moteur est de 18 degrés, le moteur courant 20 étapes chaque semaine, ainsi la résolution du déplacement peut atteindre 0.02mm, pour réaliser le but du contrôle de précision.
Aspects de déclencheur utilisant la manière d'entraînement de subdivision de se réunir.

En raison de sa petite taille, haute précision, faciles à commander et d'autres excellentes caractéristiques, ainsi ce moteur pas à pas micro est très utilisé dans la caméra, les instruments optiques, les lentilles, les dispositifs médicaux de précision, les serrures de porte automatiques et d'autres domaines.
La pièce d'entrée de moteur du FPC, mais peut selon la requête du client peut être changée en canalisation de raccordement aiguille, carte PCB et d'autres formes.
Le support peut être changé selon la demande du client.

C'est un type de moteur pas à pas équipé d'une parenthèse, d'une vis sans fin, et d'un glisseur de mouvement relatif.

Puisque l'axe de sortie du moteur est une vis, pendant la rotation de la vis, la vis conduit le glisseur pour se déplacer en avant et vers l'arrière. De cette façon, des actions telles qu'avancer et retirer peuvent être commodément fournies. En outre, le moteur de progression peut exactement commander la vitesse de rotation, le nombre de rotations, etc., qui détermine également la vitesse de mouvement du glisseur, et la position de mouvement est précise et contrôlable. Et l'exactitude de position peut être commandée à moins de 0.05mm.

En raison des caractéristiques ci-dessus, de tels moteurs sont très utilisés dans l'équipement de beauté, le matériel médical, les distributeurs automatiques, l'inspection rapide et d'autres domaines.

Application principale

1) distributeur automatique

2) Instruments optiques

3) dispositifs médicaux de précision

4) équipement de beauté

L'autre application précise de contrôle

caractéristiques de moteur pas à pas de glisseur de vis sans fin de 10mm m2 :

Dessin de moteur pas à pas de glisseur en plastique de 10mm avec la course de 40mm :

Le TYPE de FIL SE RELIENT :

Méthode d'entrée de moteur avec le type de Pin

, FPC, carte PCB, le fil de connexion etc. Ceux-ci peuvent être adaptés aux besoins du client selon les besoins de client.

Affichage de produit pour le moteur pas à pas de glisseur en plastique de 10mm :

Les clients peuvent adapter le contenu aux besoins du client :

1. En termes de diamètre extérieur de produit, différentes tailles telles que 6 8 10 15 20 25mm peuvent être choisies selon l'environnement de l'utilisation du client, la force de l'espace, etc.

2. La position de débouché du moteur peut être librement choisie dans une marge de 360 degrés, afin de répondre aux exigences d'installation dans le meilleur état. En même temps, le connecteur peut choisir le fil de connexion, carte PCB, goupille nue de FPC.

2. Selon les conditions des clients, la course efficace du moteur peut être adaptée aux besoins du client dans une certaine marge, principalement considérant le diamètre et la longueur de la vis.

habituellement la longueur maximale de la vis de m2 peut être 50mm, la vis M3 peut être 100mm, et la vis M4 peut être 100mm. Peut faire 150mm. L'utilisation d'une vis sans fin avec un diamètre excessivement grand pour un petit moteur consomme beaucoup de puissance, ainsi la considération complète devrait être prise en choisissant un moteur.

4. Le matériel du glisseur est généralement fait de plastique, il est facile former qu'et économique.

Quand le client a l'environnement et les conditions spéciaux d'utilisation, le glisseur peut également être fait de pièces en métal.

Naturellement, le coût sera relativement haut, qui est déterminé selon les exigences de client pour la forme et la taille du glisseur.
