VSM08102 8mm 4 petit moteur pas à pas linéaire des goupilles FPC avec la vis sans fin de m2 de glisseur

VSM08102 moteur pas à pas linéaire des goupilles FPC de la vis sans fin de la petite taille 8mm m2 4 avec le glisseur

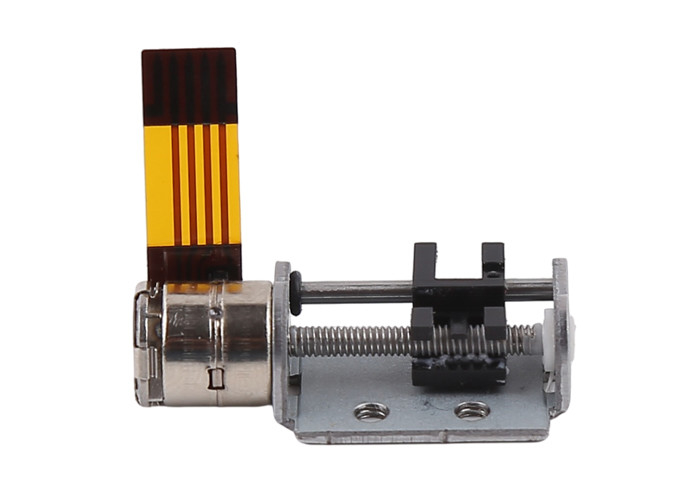

Ce VSM08102 est un moteur pas à pas de diamètre de 8mm attaché avec la vis sans fin de m2 et le glisseur en plastique de POM.

C'est un moteur bipolaire avec 2 phases (4 bornes).

La course/course efficaces est environ 10mm.

Si les clients pensent il est trop court, nous ont plus à longue course pour le choix.

Le type de connecteur est 4 la goupille FPC, et pour la production en série, la conception de FPC est personnalisable.

Également les clients sont libres pour choisir 4 connecteurs mâles tels que Molex 51021-0400 (le connecteur mâle de lancement 4 de 1.25mm)

Ou JST PHR-4 (connecteur mâle de lancement 4 de 2.0mm)

Le client peut choisir le connecteur le plus commode.

Paramètres :

Dessin d'étude :

Affichage de produit :

Au sujet du moteur pas à pas linéaire avec le glisseur :

Notre moteur de glisseur est un ensemble complet d'assemblée comprenant le moteur + la vis sans fin + la parenthèse + le glisseur.

L'angle de l'étape du moteur est généralement 18°/step, qui signifie 20 étapes pour chaque tour.

Quand le moteur tourne un tour, le glisseur déplace une avance.

Pour les vis sans fin simples de début : =lead de lancement.

Ainsi la longueur d'étape est (des voyages linéaires de glisseur de mouvement de moyens de longueur d'étape, quand le moteur pas à pas prennent exactement une mesure) :

Avance de vis sans fin/étapes de chaque rotation

Par exemple si la vis sans fin est M2*0.4P (vis sans fin régulière de m2 de lancement de 0.4mm), l'angle d'étape du moteur est 18°, longueur d'étape de ce moteur est 0.4mm/20=0.02mm/step.

En outre, la longueur de vis sans fin est personnalisable, et nous devons également ajuster la conception de la parenthèse, si vous adaptez la longueur aux besoins du client de vis sans fin.

Application des moteurs pas à pas :

Des moteurs pas à pas sont utilisés pour le contrôle précis, très utilisé sur le matériel médical, l'imprimante 3D, le contrôle précis industriel, l'équipement d'automation, etc.

Des moteurs pas à pas peuvent être utilisés dans n'importe quels conrtol précis de condition de mécanismes et mouvement de rotation/linéaire.

Avantage des moteurs pas à pas :

Le moteur pas à pas peut atteindre le contrôle précis même sans encodeurs fermés/rétroagissent sans le système, également ils n'ont pas balai de contact électrique. Ainsi il n'y a aucune perturbation électromagnétique et question d'étincelles électriques. Dans certains cas, elles peuvent remplacer le C.C ont balayé les moteurs sans brosse de moteurs.

Il est facile commander les moteurs pas à pas avec les conducteurs, et cette configuration établir sa position importante dans le domaine du contrôle précis.

1. Contrôle précis réalisable, programmable

2. Sans perturbation électromagnétique et étincelles électriques

3. Petite taille

4. Prix raisonnable

5. À faible bruit

6. Longue durée de vie

Emballage et information de expédition :

Des échantillons sont emballés avec l'éponge de mousse à l'intérieur de la boîte de papier.

Pour la production en série, des produits sont emballés dans le carton de papier.

Pour l'expédition de mer (production en série), des cartons sont emballés sur la palette.

Temps de expédition :

Par exprès (UPS Federal Express TNT de DHL) : 5~12 jours

Par 4PX exprès : 10~20 jours

Expédition de mer : 40~60 jours (dépend de différents pays)
