Détails de produit
Lieu d'origine: La Chine
Nom de marque: Vic-Tech
Certification: RoHS
Numéro de modèle: 20BY45-20G
Conditions de paiement et d'expédition
Quantité de commande min: 1Unit
Prix: $3.5~$7/Unit
Détails d'emballage: Des échantillons sont emballés avec la boîte de papier, et des produits de production en série sont
Délai de livraison: pendant 10~20 jours après que l'échantillon est payé
Conditions de paiement: T/T, Paypal, carte de crédit
Capacité d'approvisionnement: 100000 pc/Month
Type de moteur: |
P.M. motor+gearbox de pas |
Taille de moteur: |
20mm |
Angle d'étape: |
rapport 18°/gear |
Rapport de vitesse: |
10:1 au 488:1 |
Résistance: |
10Ω/phase |
Entraînement du mode: |
Bipolaire |
Type de moteur: |
P.M. motor+gearbox de pas |
Taille de moteur: |
20mm |
Angle d'étape: |
rapport 18°/gear |
Rapport de vitesse: |
10:1 au 488:1 |
Résistance: |
10Ω/phase |
Entraînement du mode: |
Bipolaire |
Moteur pas à pas de divers de vitesse du rapport 20mm angle de l'étape 18° avec la boîte de vitesse

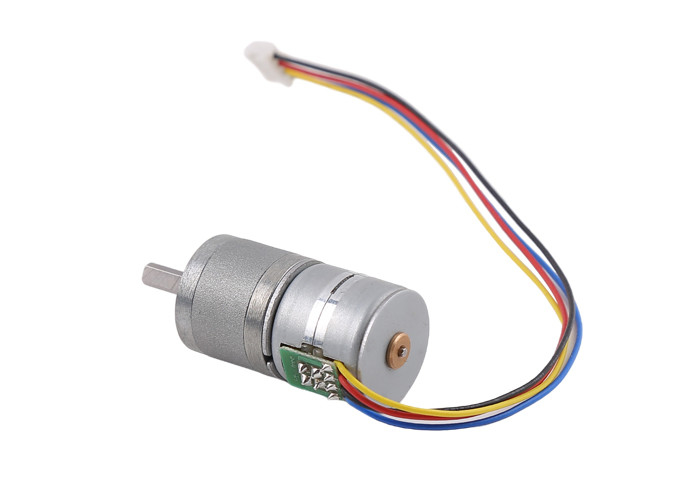

C'est un moteur pas à pas de 20mm équipé d'une boîte de vitesse.
L'angle de progression d'un moteur simple de 20mm est 18°/step.
Avec la boîte de vitesse, l'angle d'étape du moteur est plus petit et le couple du moteur est beaucoup amélioré. (selon le rapport de vitesse)
Les clients peuvent choisir différents rapports de vitesse selon leurs propres conditions.
En outre, d'autres paramètres tels que la résistance de moteur/longueur de câble/type de connecteur, longueur d'axe de sortie, forme, etc. peut être adapté aux besoins du client.
Moteur mettant en marche la vitesse : M 0,25 Z14 L 1,5, la taille du visage d'extrémité supérieure de l'axe au couvercle d'embout de moteur est 3.8~4.2
Le couple de sortie est le couple de moteur et le rapport de réduction multipliés par l'efficacité. L'efficacité est liée au nombre d'étapes de vitesse. La référence est comme suit : 3/4 étape, 85%, et chaque étape suivante est multipliée par un 0,9
| Modèle non. | 20BY45-20G |
| Phase non. | 2 phases (bipolaires) |
| Tension évaluée | C.C DE 5~8 V |
| Résistance | 10Ω±10%/phase (réglable) |
| Angle d'étape | rapport 18°/gear |
| Méthode d'excitation | 2-2 phase |
| Axe de sortie | axe du diamètre D3.5 de 4mm |
| Retirez le couple | 150mNm (800Hz) |
| Auto-plaçant le couple (sans excitation) | référence 50mNm |
| Tenir le couple | ≥250mNm |
Paramètres de boîte de vitesse :
| Niveaux de boîte de vitesse | Longueur L1 (millimètres) de boîte de vitesse | Rapport de vitesse |
| 3/4 de niveaux | 16 | 10:1/12.5:1/25:1/31.25:1 |
| 5 niveaux | 17,5 | 50:1/62.5:1/78.1 |
| 6 niveaux | 19 | 100:1/125:1/156.25:1/195.3:1 |
| 7 niveaux | 20,5 | 250:1/312.5:1/390.6:1/488:1 |
Dessin d'étude :
Affichage de produit :
Des moteurs pas à pas sont utilisés pour le contrôle précis, très utilisé sur le matériel médical, l'imprimante 3D, le contrôle précis industriel, l'équipement d'automation, etc.
Des moteurs pas à pas peuvent être utilisés dans n'importe quels conrtol précis de condition de mécanismes et mouvement de rotation/linéaire.
Le moteur pas à pas peut atteindre le contrôle précis même sans encodeurs fermés/rétroagissent sans le système, également ils n'ont pas balai de contact électrique. Ainsi il n'y a aucune perturbation électromagnétique et question d'étincelles électriques. Dans certains cas, elles peuvent remplacer le C.C ont balayé les moteurs sans brosse de moteurs.
Il est facile commander les moteurs pas à pas avec les conducteurs, et cette configuration établir sa position importante dans le domaine du contrôle précis.
1. Contrôle précis réalisable, programmable
2. Sans perturbation électromagnétique et étincelles électriques
3. Petite taille
4. Prix raisonnable
5. À faible bruit
6. Longue durée de vie
Les moteurs pas à pas sont très utilisés parmi toutes les industries.
