Détails de produit
Lieu d'origine: La Chine
Nom de marque: Vic-Tech
Certification: RoHS
Numéro de modèle: SM15-845G
Conditions de paiement et d'expédition
Quantité de commande min: 1Unit
Prix: $3~$7/Unit
Détails d'emballage: Des échantillons sont emballés avec la boîte de papier, et des produits de production en série sont
Délai de livraison: pendant 10~20 jours après que l'échantillon est payé
Conditions de paiement: T/T, Paypal, carte de crédit
Capacité d'approvisionnement: 100000 pc/Month
Type de moteur: |
P.M. motor+gearbox+case |
Taille de moteur: |
diamètre de 15 millimètres |
Angle d'étape: |
rapport 18°/gear |
Résistance de bobine: |
31Ω/phase |
Entraînement de la tension: |
C.C 5 |
Rapport de vitesse: |
2:1 au 1000:1 |
Type de moteur: |
P.M. motor+gearbox+case |
Taille de moteur: |
diamètre de 15 millimètres |
Angle d'étape: |
rapport 18°/gear |
Résistance de bobine: |
31Ω/phase |
Entraînement de la tension: |
C.C 5 |
Rapport de vitesse: |
2:1 au 1000:1 |

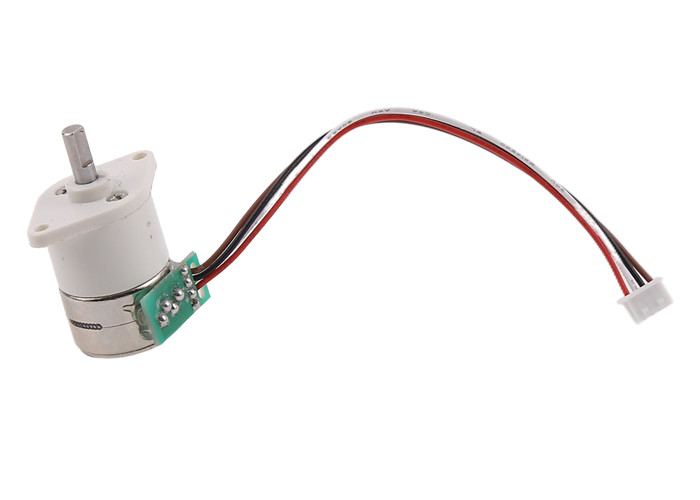

Moteur pas à pas du réducteur 15mm P.M. de boîte de vitesse de SM15-845G avec le cas protecteur
Description :
C'est notre moteur de 15mm attaché avec une boîte de vitesse.
Cette taille de boîte de vitesse est 12mm*10mm. (Length*Width)
Nous avons différents rapports de vitesse pour choisir, du 2:1 à 1000 : 1.
Les clients peuvent choisir la base de rapport de vitesse sur leur condition de vitesse et de couple.
Plus le rapport de vitesse grand qu'il a, les moteurs auront une vitesse plus lente de sortie et un couple plus élevé.
En outre, il y a un boîtier en plastique pour protéger la boîte de vitesse, assurent la protection antipoussière.
Si le client ne veulent pas le boîtier en plastique, nous pouvons nous débarasser de lui.
Paramètres de moteur :
| Type de moteur | Moteur pas à pas de P.M. |
| Type de boîte de vitesse | boîte de vitesse de 10*12mm |
| Phase non. | 2 phases |
| Résistance | 31Ω/phase |
| Tension évaluée | C.C 5V |
| Angle d'étape | rapport 18°/gear |
| Axe de sortie | axe de 3mm D2.5 D |
| Type de connecteur | Molex 51021-0400 (lancement de 1.25mm) |
Paramètres de boîte de vitesse :
| Rapport de vitesse | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Rapport précis | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Nombre de dent | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Niveaux de vitesse | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Efficacité | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| Rapport de vitesse | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Rapport précis | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Nombre de dent | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Niveaux de vitesse | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Efficacité | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Dessin d'étude :
Affichage de produit :
Application des moteurs pas à pas :
Des moteurs pas à pas sont utilisés pour le contrôle précis, très utilisé sur le matériel médical, l'imprimante 3D, le contrôle précis industriel, l'équipement d'automation, etc.
Des moteurs pas à pas peuvent être utilisés dans n'importe quels conrtol précis de condition de mécanismes et mouvement de rotation/linéaire.
Avantage des moteurs pas à pas :
Le moteur pas à pas peut atteindre le contrôle précis même sans encodeurs fermés/rétroagissent sans le système, également ils n'ont pas balai de contact électrique. Ainsi il n'y a aucune perturbation électromagnétique et question d'étincelles électriques. Dans certains cas, elles peuvent remplacer le C.C ont balayé les moteurs sans brosse de moteurs.
Il est facile commander les moteurs pas à pas avec les conducteurs, et cette configuration établir sa position importante dans le domaine du contrôle précis.
1. contrôle précis réalisable, programmable
2. Sans perturbation électromagnétique et étincelles électriques
3. de petite taille
4. prix raisonnable
5. à faible bruit
6. longue durée de vie
Les moteurs pas à pas sont très utilisés parmi toutes les industries.
Emballage et information de expédition :
Des échantillons sont emballés avec l'éponge de mousse à l'intérieur de la boîte de papier.
Pour la production en série, des produits sont emballés dans le carton de papier.
Pour l'expédition de mer (production en série), des cartons sont emballés sur la palette.
Temps de expédition :
Par exprès (UPS Federal Express TNT de DHL) : 5~12 jours
Par 4PX exprès : 10~20 jours
Expédition de mer : 40~60 jours (dépend de différents pays)
FAQ :
Question 1 : Est-vous un fabricant ou un commerçant ?
Nous sommes un fabricant. Nous produisons se cir cutule en voiture.
Question 2 : Où est votre usine ? Pouvons-nous visiter votre usine ?
Notre usine est située dans la ville de Changzhou. Sentez-vous libre pour nous rendre visite si vous voulez.
Question 3 : Fournissez-vous les aperçus gratuits adaptés aux besoins du client témoins ?
Nous pouvons faire la personnalisation sur des échantillons, et elle a coûté le coût supplémentaire de personnalisation.
Non, nous n'envoyons pas des aperçus gratuits.
Question 4 : Quel est le délai d'exécution sur des échantillons ?
Pour des échantillons en stock, le délai d'exécution est d'ici 3 jours.
Pour des échantillons pas en stock, le délai d'exécution est environ 15 jours.
Pour les échantillons adaptés aux besoins du client, le délai d'exécution est environ 25 à 30 jours.
Question 5 : Quel service de personnalisation fournissez-vous ?
Nous avons une équipe se développante pendant plus de 20 années d'expérience.
Nous fournissons le service de personnalisation sur les composants de toutes sortes de moteur.
Du glisseur du moteur, la vis sans fin, boîtes de vitesse conçoivent.
À la longueur de câble, au type de connecteur, et à la conception de FPC.
Question 6 : Pouvons-nous signer un contrat de NDA si nous voulons développer un produit nouveau ?
Oui, nous pouvons signer le contrat de NDA et protéger votre confidentialité.
Sentez-vous libre pour nous contacter si vous avez un nouveau projet à se développer.
