Course linéaire du moteur pas à pas SM10 par la course du diamètre 9mm de l'axe 10mm avec la vis sans fin

Mini course de course du diamètre 9mm de 10mm par le moteur pas à pas d'axe avec la vis sans fin

Ce moteur SM10 linéaire est moteur pas à pas linéaire de diamètre de 10mm.

La vis sans fin est la vis M2.3 avec le lancement de 0.3mm. (M2.3*P0.3)

La vis sans fin est spécifiquement conception pour ce produit. (Vis sans fin non standard)

La course est environ 9mm et vous ne pouvez pas changer sa longueur, due à la conception spéciale de la vis sans fin.

La longueur de vis sans fin ne peut pas être ajustée.

La poussée de ce moteur est plus de 200 grammes, et ses appropriés au mouvement linéaire sur les produits de petite taille, pour porter des 200 grammes chargent.

Paramètres :

Dessin d'étude :

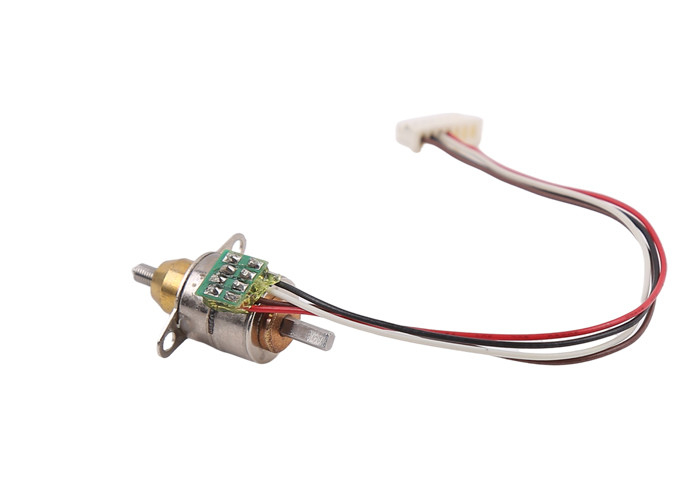

Affichage de produit :

Au sujet du moteur pas à pas linéaire :

Conception là différente :

Axe captif (axe fixe) : on ne permet pas à la la vis sans fin de tourner, il peut seulement aller en haut et en bas, font le mouvement de moteur linéaire.

Axe de course-throught (par l'axe allant) : la vis sans fin peut se déplacer à travers en tournant. Quand la vis sans fin est fixée, ne pas laisser tourner, la vis sans fin peut relever un bas, et le travail correctement.

Commande externe (avec l'écrou) : La vis sans fin est fixée, ne peut pas se déplacer en haut et en bas, elle peut seulement tourner, et il y a un écrou de la vis sans fin à déplacer en haut et en bas.

Au sujet de la vis sans fin et de la longueur d'étape :

Nous avons deux types d'angle d'étape : 15°and 7.5°. Les moteurs avec l'angle de l'étape 15° prend 24 mesures pour un tour, et les moteurs avec l'angle de l'étape 7.5° prennent 48 mesures pour un tour.

Nous avons trois types d'avance de vis sans fin, avec des débuts simples de début/doule et 4 débuts.

Le lancement est identique : 0.6096mm

Lead=starts*pitch de vis sans fin

Par des exemples, pour la vis sans fin de 2 débuts, menez est 2*0.6096=1.2192mm

La longueur d'étape du moteur, est la vis sans fin de distance/écrou voyage quand le moteur prend une mesure.

Avance/étapes de vis de length=lead de l'étape du moteur pour chaque tour

Par des exemples, pour la vis sans fin de 2 débuts, l'angle d'étape est 7.5°,

Étape length=lead/24=1.2192/24=0.0508mm/step

Au sujet de la poussée :

La poussée est liée à la fréquence du conducteur et l'avance de vis sans fin, l'angle de pas et la taille de moteur.

La taille du moteur plus grande, poussée est plus grande.

La fréquence plus inférieur qu'il deviennent, cir cutulent en voiture pour tourner plus lent, et la poussée est plus grande.

L'avance plus à faible teneur en plomb de vis est, poussée est plus grande.

7,5 degrés font un pas angle auront une poussée plus élevée comparée à 15 degrés.

Application des moteurs pas à pas :

Des moteurs pas à pas sont utilisés pour le contrôle précis, très utilisé sur le matériel médical, l'imprimante 3D, le contrôle précis industriel, l'équipement d'automation, etc.

Des moteurs pas à pas peuvent être utilisés dans n'importe quels conrtol précis de condition de mécanismes et mouvement de rotation/linéaire.

Avantage des moteurs pas à pas :

Le moteur pas à pas peut atteindre le contrôle précis même sans encodeurs fermés/rétroagissent sans le système, également ils n'ont pas balai de contact électrique. Ainsi il n'y a aucune perturbation électromagnétique et question d'étincelles électriques. Dans certains cas, elles peuvent remplacer le C.C ont balayé les moteurs sans brosse de moteurs.

Il est facile commander les moteurs pas à pas avec les conducteurs, et cette configuration établir sa position importante dans le domaine du contrôle précis.

1. Contrôle précis réalisable, programmable

2. Sans perturbation électromagnétique et étincelles électriques

3. Petite taille

4. Prix raisonnable

5. À faible bruit

6. Longue durée de vie

Emballage et information de expédition :

Des échantillons sont emballés avec l'éponge de mousse à l'intérieur de la boîte de papier.

Pour la production en série, des produits sont emballés dans le carton de papier.

Pour l'expédition de mer (production en série), des cartons sont emballés sur la palette.

Temps de expédition :

Par exprès (UPS Federal Express TNT de DHL) : 5~12 jours

Par 4PX exprès : 10~20 jours

Expédition de mer : 40~60 jours (dépend de différents pays)
