Détails de produit
Lieu d'origine: La Chine
Nom de marque: Vic-Tech
Certification: RoHS
Numéro de modèle: VSM10157
Conditions de paiement et d'expédition
Quantité de commande min: 1Unit
Prix: $3.5~$7/Unit
Détails d'emballage: Des échantillons sont emballés avec la boîte de papier, et des produits de production en série sont
Délai de livraison: pendant 10~20 jours après que l'échantillon est payé
Conditions de paiement: T/T, Paypal, carte de crédit
Capacité d'approvisionnement: 100000 pc/Month
Type de moteur: |
Boîte de vitesse de pas de P.M. motor+ |
Taille de moteur: |
diamètre 10mm |
Angle d'étape: |
rapport 18°/gear |
Type de boîte de vitesse: |
boîte de vitesse 10*12 |
Type de connecteur: |
Connecteur mâle FPC/4 |
Axe de sortie: |
Axe de vis sans fin d'axe de D |
Type de moteur: |
Boîte de vitesse de pas de P.M. motor+ |
Taille de moteur: |
diamètre 10mm |
Angle d'étape: |
rapport 18°/gear |
Type de boîte de vitesse: |
boîte de vitesse 10*12 |
Type de connecteur: |
Connecteur mâle FPC/4 |
Axe de sortie: |
Axe de vis sans fin d'axe de D |
Moteur pas à pas facultatif de l'aimant permanent VSM10-816G de la boîte de vitesse 10mm du rapport 10*12 de vitesse

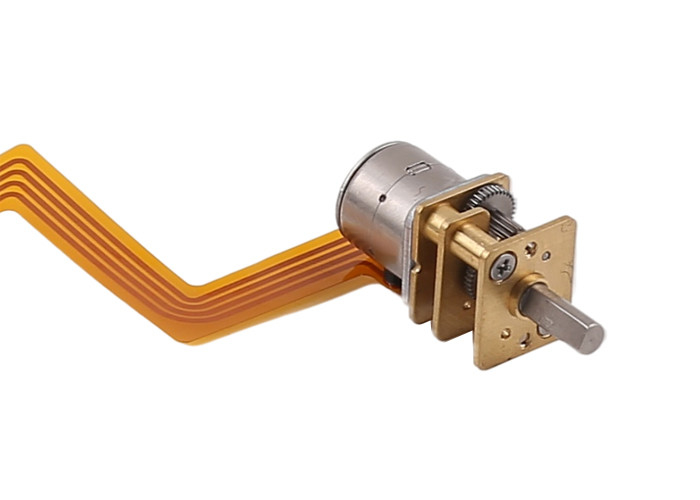

VSM10157 est un moteur pas à pas d'aimant permanent de 10mm avec la boîte de vitesse de 10*12mm.
Les boîtes de vitesse sont disponibles dans différents rapports de vitesse (du 2:1 à 1000 : 1), clients peut choisir le rapport de vitesse selon leurs conditions de vitesse/couple.
Concernant le type de connecteur, l'image est FPC.
Pouvons également faire PCB+4 wires+connector, nous avons l'espacement différent de connecteur, tel que 1mm/1.25mm/1.5mm/2mm/2.5mm espaçant et ainsi de suite.
Le connecteur le plus utilisé généralement est 51021-0400 (le connecteur de lancement de 1.25mm)
| Modèle non. | VSM10157-10G |
| Diamètre de moteur | 10mm |
| Angle d'étape | 18°/10 |
| Tension évaluée | C.C 3.3-5V |
| Axe de sortie | Axe de vis sans fin de D shaft/M3 |
| Type de connecteur | connecteur mâle fpc/4 |
| Phase non. | biphasé |
| Résistance de moteur | 19Ω/phase |
| Type de moteur | Bipolaire |
| Rapport de vitesse | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Rapport précis | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Nombre de dent | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Niveaux de vitesse | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Efficacité | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| Rapport de vitesse | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Rapport précis | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Nombre de dent | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Niveaux de vitesse | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Efficacité | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Des moteurs pas à pas sont utilisés pour le contrôle précis, très utilisé sur le matériel médical, l'imprimante 3D, le contrôle précis industriel, l'équipement d'automation, etc.
Des moteurs pas à pas peuvent être utilisés dans n'importe quels conrtol précis de condition de mécanismes et mouvement de rotation/linéaire.
Le moteur pas à pas peut atteindre le contrôle précis même sans encodeurs fermés/rétroagissent sans le système, également ils n'ont pas balai de contact électrique. Ainsi il n'y a aucune perturbation électromagnétique et question d'étincelles électriques. Dans certains cas, elles peuvent remplacer le C.C ont balayé les moteurs sans brosse de moteurs.
Il est facile commander les moteurs pas à pas avec les conducteurs, et cette configuration établir sa position importante dans le domaine du contrôle précis.
1. Contrôle précis réalisable, programmable
2. Sans perturbation électromagnétique et étincelles électriques
3. Petite taille
4. Prix raisonnable
5. À faible bruit
6. Longue durée de vie
Les moteurs pas à pas sont très utilisés parmi toutes les industries.
