Détails de produit
Lieu d'origine: La Chine
Nom de marque: Vic-Tech
Certification: RoHS
Numéro de modèle: 10-816G-M3
Conditions de paiement et d'expédition
Quantité de commande min: 1Unit
Prix: $3.5~$7/Unit
Détails d'emballage: Des échantillons sont emballés avec la boîte de papier, et des produits de production en série sont
Délai de livraison: pendant 10~20 jours après que l'échantillon est payé
Conditions de paiement: T/T, Paypal, carte de crédit
Capacité d'approvisionnement: 100000 pc/Month
Type de moteur: |
Moteur pas à pas de boîte de vitesse |
Taille de moteur: |
diamètre de 10mm |
Angle d'étape: |
rapport de la vitesse 18°/ |
Résistance: |
20Ω/40Ω |
Rapport de vitesse: |
Du 2:1 au 1000:1 |
Axe de sortie: |
Vis sans fin de M3*0.5P |
Type de moteur: |
Moteur pas à pas de boîte de vitesse |
Taille de moteur: |
diamètre de 10mm |
Angle d'étape: |
rapport de la vitesse 18°/ |
Résistance: |
20Ω/40Ω |
Rapport de vitesse: |
Du 2:1 au 1000:1 |
Axe de sortie: |
Vis sans fin de M3*0.5P |

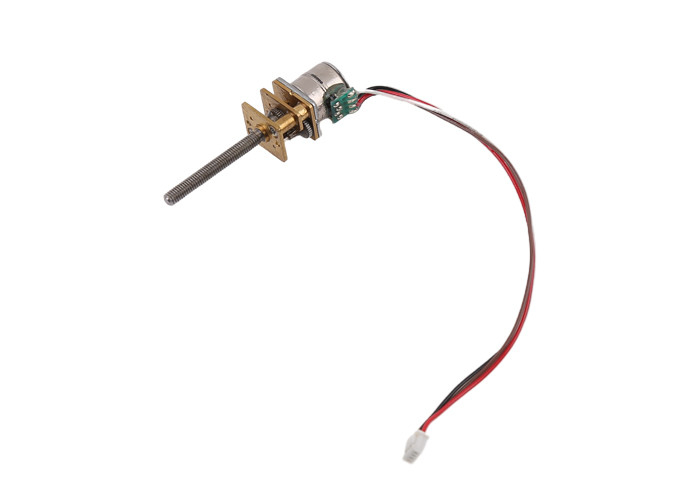

Moteur pas à pas de réducteur de la boîte de vitesse 10-816G-M3 avec l'axe réglable de vis sans fin M3
Description :
C'est un moteur pas à pas de diamètre de 10mm attaché avec une boîte de vitesse de 10*12mm.
L'axe de sortie est axe standard de vis sans fin M3, et nous pouvons également le changer en axe de D.
La longueur de vis sans fin est réglable, basé sur le propre besoin du client.
Nous avons le rapport multiple de vitesse pour l'option, du 2:1 à 1000 : 1.
Avec un plus grand rapport de vitesse, le couple de sortie est plus grand, et la vitesse de sortie est plus lente.
Le besoin de client de choisir un rapport approprié de vitesse d'abord.
Nous avons la résistance de bobine deux différente : 20Ω/40Ω
Avec plus de haute résistance, le moteur aura une tension évaluée plus élevée.
Paramètres de moteur :
| Modèle non. | 10-816G-M3 |
| Type de moteur | moteur pas à pas de 10mm |
| Axe de sortie | M3*0.5P |
| Résistance de bobine | 20Ω/40Ω |
| Angle d'étape | angle 18°/step |
| Tension évaluée | C.C 3.3~5V |
| Phase non. | 2 phases (4 fils) |
Paramètres de boîte de vitesse :
| Rapport de vitesse | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Rapport précis | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Nombre de dent | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Niveaux de vitesse | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Efficacité | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| Rapport de vitesse | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Rapport précis | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Nombre de dent | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Niveaux de vitesse | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Efficacité | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Dessin d'étude :
Affichage de produit :
Application des moteurs pas à pas :
Des moteurs pas à pas sont utilisés pour le contrôle précis, très utilisé sur le matériel médical, l'imprimante 3D, le contrôle précis industriel, l'équipement d'automation, etc.
Des moteurs pas à pas peuvent être utilisés dans n'importe quels conrtol précis de condition de mécanismes et mouvement de rotation/linéaire.
Avantage des moteurs pas à pas :
Le moteur pas à pas peut atteindre le contrôle précis même sans encodeurs fermés/rétroagissent sans le système, également ils n'ont pas balai de contact électrique. Ainsi il n'y a aucune perturbation électromagnétique et question d'étincelles électriques. Dans certains cas, elles peuvent remplacer le C.C ont balayé les moteurs sans brosse de moteurs.
Il est facile commander les moteurs pas à pas avec les conducteurs, et cette configuration établir sa position importante dans le domaine du contrôle précis.
1. Contrôle précis réalisable, programmable
2. Sans perturbation électromagnétique et étincelles électriques
3. Petite taille
4. Prix raisonnable
5. À faible bruit
6. Longue durée de vie
Les moteurs pas à pas sont très utilisés parmi toutes les industries.
