Détails de produit
Lieu d'origine: La Chine
Nom de marque: V-motor
Certification: RoHS
Numéro de modèle: SM20-63L
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: US$10~30
Détails d'emballage: La boîte de mousse est correctement placée pour le produit, et l'extérieur est enveloppé avec un car
Délai de livraison: 15 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 100000/month
Taille de moteur: |
15mm (6 8 10 20 25 facultatifs) |
Angle d'étape: |
18 degrés |
Type de moteur: |
moteur pas à pas avec la vis sans fin |
Type de mouvement: |
Linéaire (en avant et arrière) |
Lancement d'avance: |
M3 lancement 0.5mm |
Entraînement de la tension: |
12 VOLTS CONTINU |
Résistance de bobine: |
30 ohms (personnalisation de boîte) |
Entraînement de la méthode: |
Phase 2-2 bipolaire |
Taille de moteur: |
15mm (6 8 10 20 25 facultatifs) |
Angle d'étape: |
18 degrés |
Type de moteur: |
moteur pas à pas avec la vis sans fin |
Type de mouvement: |
Linéaire (en avant et arrière) |
Lancement d'avance: |
M3 lancement 0.5mm |
Entraînement de la tension: |
12 VOLTS CONTINU |
Résistance de bobine: |
30 ohms (personnalisation de boîte) |
Entraînement de la méthode: |
Phase 2-2 bipolaire |

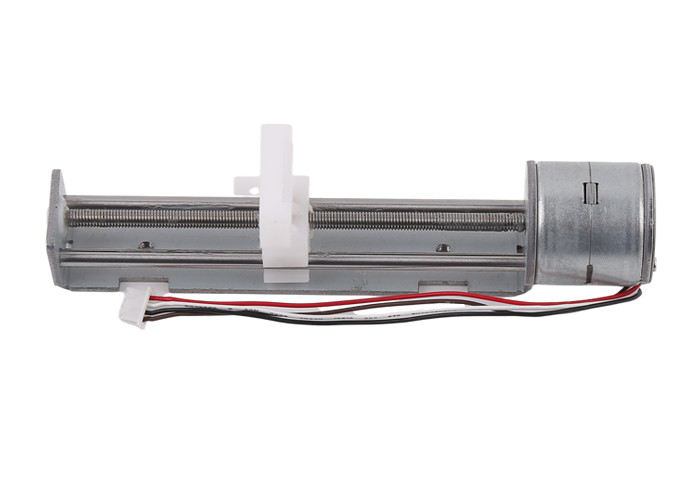

C'est un type de moteur pas à pas équipé d'une parenthèse, d'une vis sans fin, et d'un glisseur de mouvement relatif.
Puisque l'axe de sortie du moteur est une vis, pendant la rotation de la vis, la vis conduit le glisseur pour se déplacer en avant et vers l'arrière. De cette façon, des actions telles qu'avancer et retirer peuvent être commodément fournies. En outre, le moteur de progression peut exactement commander la vitesse de rotation, le nombre de rotations, etc., qui détermine également la vitesse de mouvement du glisseur, et la position de mouvement est précise et contrôlable. Et l'exactitude de position peut être commandée à moins de 0.05mm.
En raison des caractéristiques ci-dessus, de tels moteurs sont très utilisés dans l'équipement de beauté, le matériel médical, les distributeurs automatiques, l'inspection rapide et d'autres domaines.
1) distributeur automatique
2) Instruments optiques
3) dispositifs médicaux de précision
4) équipement de beauté
L'autre application précise de contrôle
| Modèle non. | SM20-63L |
| Type de moteur | Moteur pas à pas linéaire |
| Phase non. | 2 phases |
| Angle d'étape | 18 degrés |
| Résistance de phase | 30 ohms/phase |
| Méthode d'excitation | 2-2 commande bipolaire |
| Tension évaluée | 5 - C.C DE 12 V |
| Avance à vis | Fil de M3*0.5Pitch |
| Course | 63mm |
| Poussée à coulisse | Plus de gf 500 à 700 PPS |
| Fréquence maximum de réponse |
Plus de 1100 PPS |
1. En termes de diamètre extérieur de produit, différentes tailles telles que 6 8 10 15 20 25mm peuvent être choisies selon l'environnement de l'utilisation du client, la force de l'espace, etc.
2. La position de débouché du moteur peut être librement choisie dans une marge de 360 degrés, afin de répondre aux exigences d'installation dans le meilleur état. En même temps, le connecteur peut choisir le fil de connexion, carte PCB, goupille nue de FPC.
2. Selon les conditions des clients, la course efficace du moteur peut être adaptée aux besoins du client dans une certaine marge, principalement considérant le diamètre et la longueur de la vis.
habituellement la longueur maximale de la vis de m2 peut être 50mm, la vis M3 peut être 100mm, et la vis M4 peut être 100mm. Peut faire 150mm. L'utilisation d'une vis sans fin avec un diamètre excessivement grand pour un petit moteur consomme beaucoup de puissance, ainsi la considération complète devrait être prise en choisissant un moteur.
4. Le matériel du glisseur est généralement fait de plastique, il est facile former qu'et économique.
Quand le client a l'environnement et les conditions spéciaux d'utilisation, le glisseur peut également être fait de pièces en métal.
Naturellement, le coût sera relativement haut, qui est déterminé selon les exigences de client pour la forme et la taille du glisseur.
