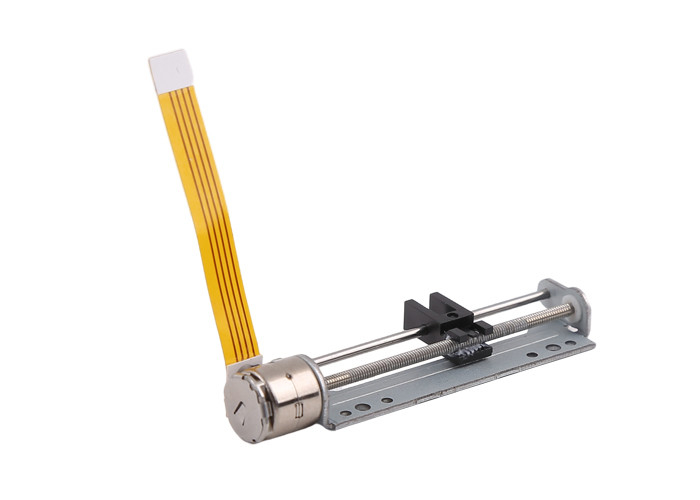

moteur micro biphasé du moteur pas à pas 10mm Mini Slider Screw Linear Stepper du glisseur 3.3vDC

moteur micro biphasé du moteur pas à pas 10mm Mini Slider Screw Linear Stepper du glisseur 3.3vDC :

L'angle d'étape de base de ce moteur est de 18 degrés, et le moteur court 20 étapes par semaine, ainsi la résolution de déplacement peut atteindre 0.02mm, réalisant le but du contrôle précis.
En termes de déclencheurs, la méthode d'entraînement de subdivision est employée pour répondre aux exigences.

C'est un moteur pas à pas équipé d'une parenthèse, d'une vis sans fin et d'un glisseur de mouvement relatif. Des supports peuvent être remplacés selon les besoins des clients.
Puisque l'axe de sortie du moteur est une vis sans fin, pendant la rotation de la vis sans fin, la vis sans fin conduit le glisseur pour se déplacer dans les deux sens. Ceci fournit commodément des actions telles qu'en avant et arrière. Le moteur de progression peut avec précision commander la vitesse, le nombre de révolutions, etc., qui détermine la vitesse de mouvement du glisseur, et la position de mouvement est avec précision contrôlable. L'exactitude de positionnement peut être commandée à moins de 0.05mm.

La pièce d'entrée du moteur est FPC, qui peut être changé en forme de fil, de carte PCB, etc. se reliants selon les besoins de client.

Application principale

1) distributeur automatique

2) Instruments optiques

3) dispositifs médicaux de précision

4) équipement de beauté

L'autre application précise de contrôle

caractéristiques de moteur pas à pas de glisseur de vis sans fin de 10mm m2 :

caractéristiques en plastique et dimensions de moteur pas à pas de glisseur de la course 40mm de 10mm :

affichage micro de produit de moteur pas à pas de glisseur en plastique de 10mm :

Utilisation de produit :

Les clients peuvent adapter le contenu aux besoins du client :

1. Le diamètre extérieur du moteur peut être choisi parmi 6mm 8mm 10mm 15mm 20mm 25mm selon la force d'environnement et d'espace de l'utilisation du client.

2. La position de débouché du moteur peut être librement choisie dans une marge de 360 degrés pour répondre aux exigences d'installation dans le meilleur état. En outre, le connecteur peut choisir l'avance, carte PCB, goupille nue de FPC.

2. La course efficace du moteur peut être adaptée aux besoins du client dans une certaine marge selon les besoins de client, principalement considérant le diamètre et la longueur de la vis sans fin.
D'une façon générale, la longueur maximale de vis de m2 peut être 50mm, les vis M3 peuvent être 100mm, et les vis M4 peuvent être 100mm. Peut également faire 150mm. Puisqu'un petit moteur utilise une vis sans fin qui est trop grande de diamètre, il consomme beaucoup de puissance. Par conséquent, les clients devraient également considérer largement en choisissant un moteur.

4. Le matériel du glisseur est généralement en plastique, il est facile former qu'et le prix est abordable.
Si le client a l'environnement et les conditions spéciaux d'utilisation, le glisseur peut également employer des pièces en métal.
Naturellement, le coût du glisseur sera relativement haut, qui est déterminé selon les exigences de client pour la forme et la taille du glisseur.

Emballage de produit et diagramme de la livraison :
